TSMCがボトルネックになった2026年、サムスンとインテルに好機はあるのか

今日のテーマは半導体のボトルネックです。ダムナンさん、@damnang2がSubstackに書いた分析「TSMCボトルネックの時代 — サムスンとインテルは好機をつかめるか」をもとに、その核心を紹介します。

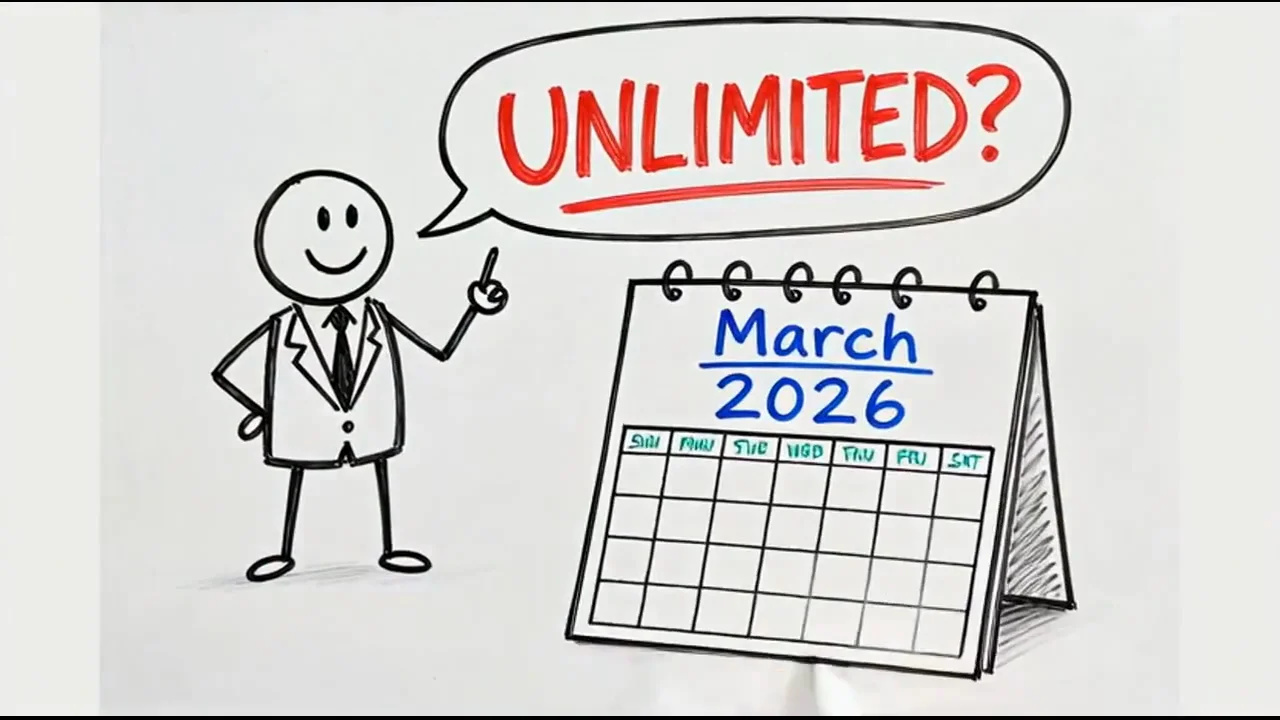

2026年3月、ブロードコムの幹部が記者の前でこう言いました。少し前までTSMCの生産能力は事実上無限だと言えた。でも2026年の今、それがサプライチェーン全体の首を絞めるボトルネックになっている。無限からボトルネックへ。この変化はたった2から3年で起きました。AI需要の爆発が大きな理由です。でも業界の構造を知れば、なぜ全てがTSMCに集中するのかが見えてきます。

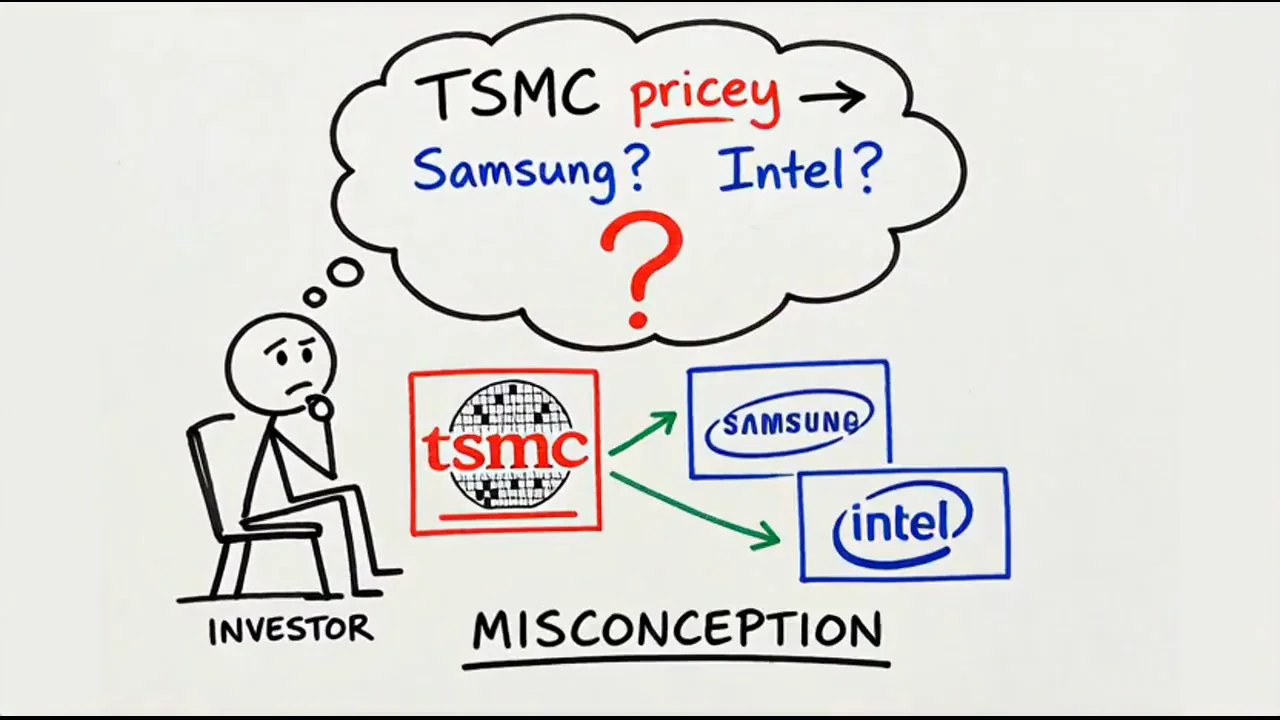

多くの投資家はこう考えます。TSMCが高いならサムスンやインテルに乗り換えればいいじゃないかと。でもこれは根本的な誤解なんです。ファウンドリを変えるのは工場を変えることではありません。チップをゼロから設計し直すことなんです。

チップの設計は白紙からは始まりません。ファウンドリが渡してくれるPDK、プロセスデザインキットの上で始まります。PDKにはトランジスタの電気的な振る舞いを表すモデル、守るべき何千もの設計ルール、回路の部品ライブラリが詰まっています。ファウンドリが違えばこれらは全部変わります。だからTSMC向けに2年かけて設計したチップをサムスンへ移すには、サムスンのPDKでゼロから作り直すしかない。シミュレーションもレイアウトも全部やり直し、全く新しいプロジェクトです。

しかも最近はDTCO、設計とプロセスの同時最適化が進み、話はさらに難しくなっています。2ナノ以下ではチップの形そのものが特定のファウンドリに合わせて決まってしまうんです。

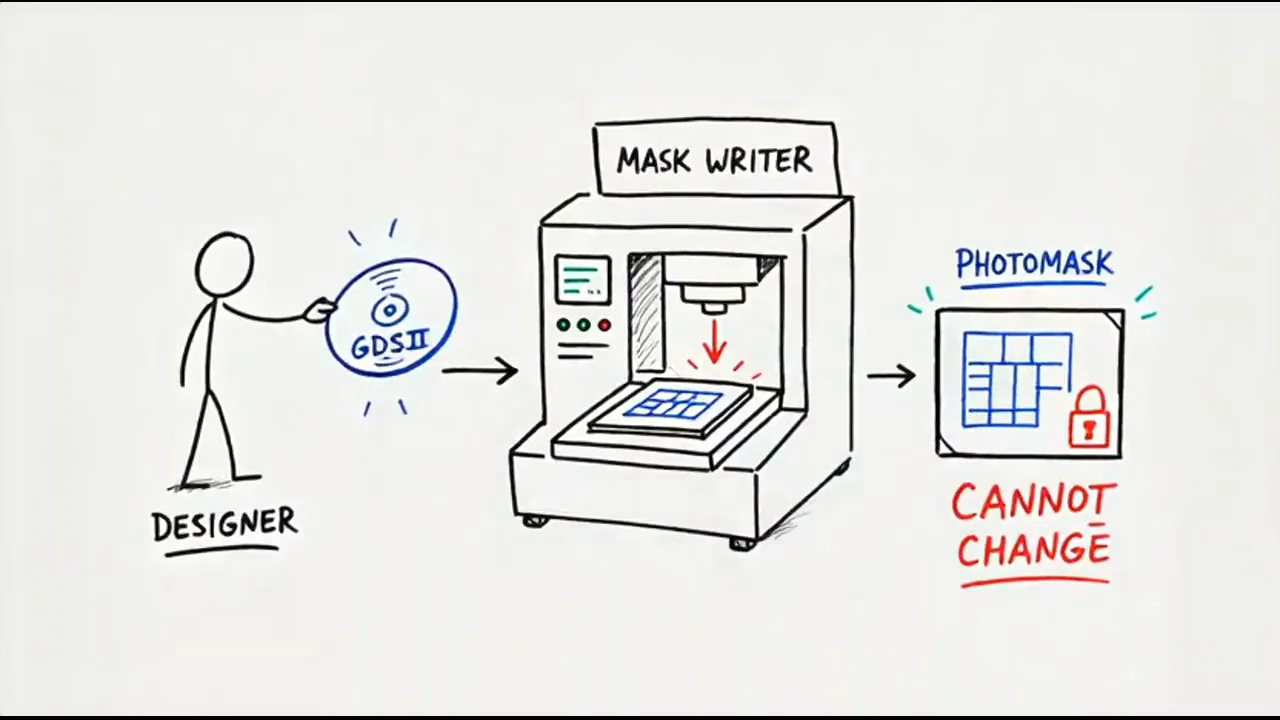

そしてテープアウト。完成した設計データを渡すと、回路を焼きつけるフォトマスクが作られます。一度作ったマスクはもう変更できません。マスクの費用は微細化とともに跳ね上がります。28ナノで約200万ドル、3ナノでは1億ドル超。乗り換えるとは、この投資を全部捨ててやり直すという意味なんです。

では両方のファウンドリを同時に使えばいい。やっている会社もあります。でもそれができるのはクアルコム、Apple、NVIDIAのような巨大企業だけ。2、3年、2つのPDKで並行して設計を走らせる体力がいるからです。さらにTSMCにはOIPという仕組みがあります。EDAツール、IP、パッケージング技術を1つの検証済みフローに束ね、エコシステム全体を囲い込んでいるんです。

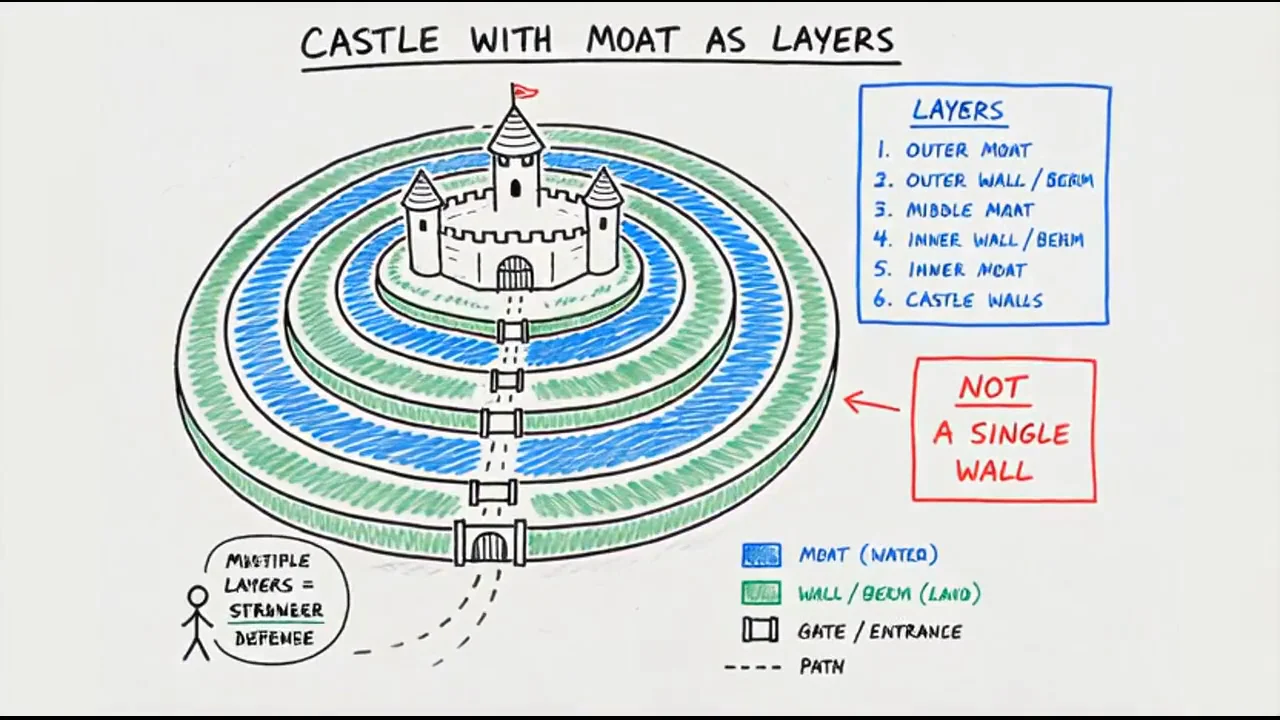

TSMCの堀は1枚の壁ではありません。いくつもの層が積み重なっています。まずは歩留まりのはずみ車。安く売って量を取り、歩留まりを上げ、コストを下げてまた顧客を呼ぶ。TSMCは1987年からこの車を回し続けています。

次に設備投資の差です。26年、TSMCの投資額はおよそ520から560億ドル。インテルは160億ドル。TSMCは毎年インテル3社分以上を建てている計算です。そして先端パッケージング。AI半導体に欠かせないCoWoSの生産能力をTSMCは一気に拡大させています。NVIDIAがその6割以上を押さえているとも言われます。

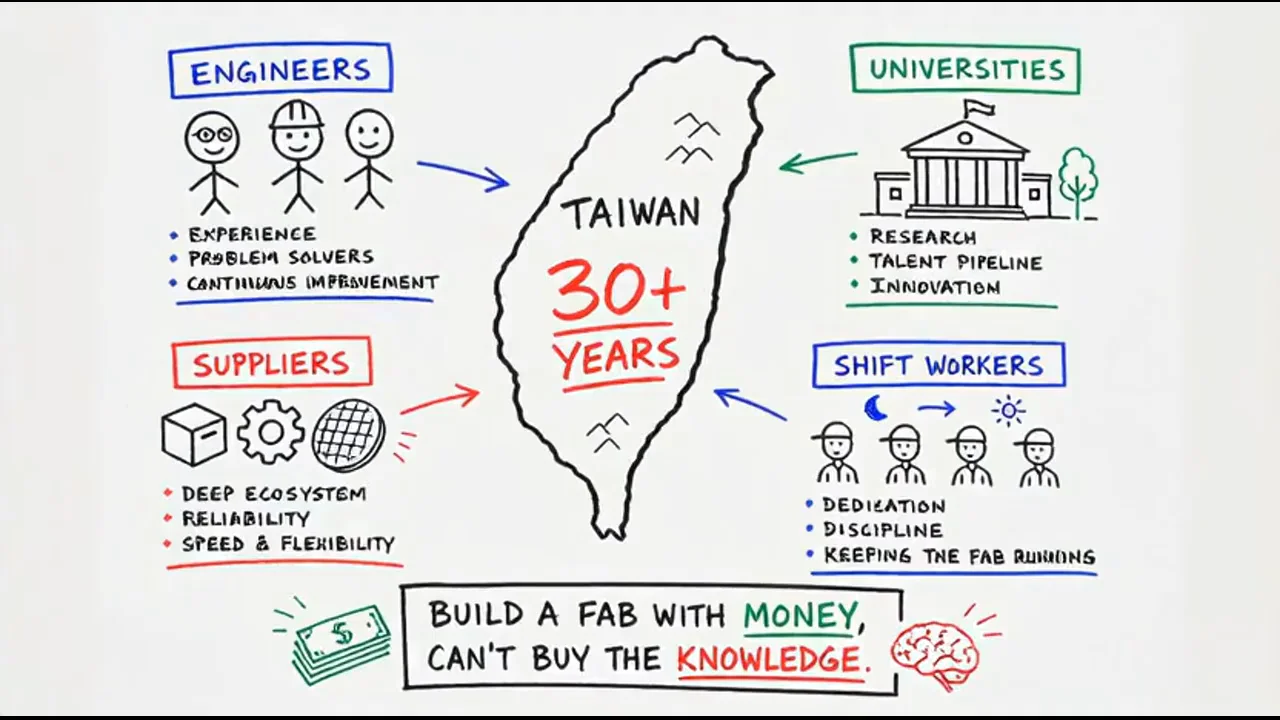

もう1つ見落とされがちな強みが信頼です。TSMCは自社チップを作らない純粋なファウンドリで、顧客と競合しません。一方、サムスンやインテルは自社製品も作る。顧客は複雑な思いを抱くわけです。さらに台湾には30年以上かけて積み上げた製造の人材と文化があります。工場はお金で建てられても、その中に宿る知恵はお金では買えません。

ではサムスンとインテルに勝ち目はないのか。実は2026年、状況を動かしうる2つの変数が現れました。1つはサムスンのメモリ事業。HBM4ではDRAMの土台となるベースダイを先端ロジックで作る必要があります。DRAM、ロジック、パッケージングを一社で持つのは世界でサムスンだけ。この垂直統合を武器にできます。

もう1つはインテルのEMIB。TSMCのCoWoSが不足する中、大規模に使える唯一の代替として浮上しています。NVIDIAの次世代チップ「ファインマン」がEMIBを使うという報道も出てきました。

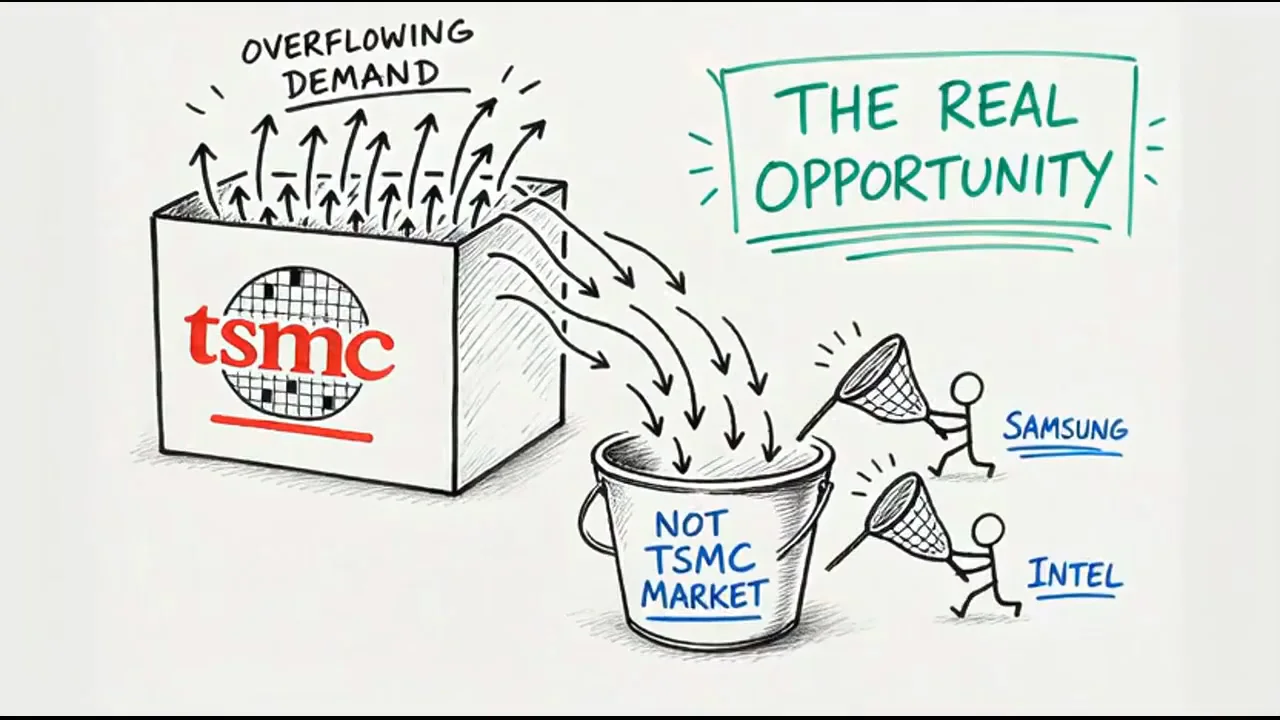

つまり勝負はTSMCそのものを奪うことではありません。TSMCがさばききれない、あふれた需要、「Not TSMC」の市場をどう取るか。ここに本当の好機があります。

市場の期待と現場で実際に起きていることの間には大きなギャップがある。それを理解することが良い投資判断と悪い投資判断を分ける。ダムナンさんはそう締めくくっています。全文はSubstackで読めます。
